ハンダゴテセットを使ったチップ抵抗のはんだ付けお手本例

教材は、「はんだ付け体験用基板」を使用しております。

ハンダコテセット（Ver.2）内容

はんだこて

【はんだ付け職人】が選んだハンダコテは、国内最大手の白光株式会社が開発した省電力・ハイパワーの温度制御ハンダゴテＦＸ－６０１をパーツ交換しています。趣味ではんだ付けに使用される方なら、一生使うことができます。（高剛性のハンダゴテです）

このハンダゴテは、グリップ部に温度調整機能を組み込んでおり、コテ先温度のコントロールを簡単に行うことが可能です。
【はんだ付け職人】は常々「ハンダコテのコテ先温度は鉛フリーハンダであっても、３６０℃以下が望ましい。」と考えています。※「コテ先温度３６０℃の壁」と呼んでいます。

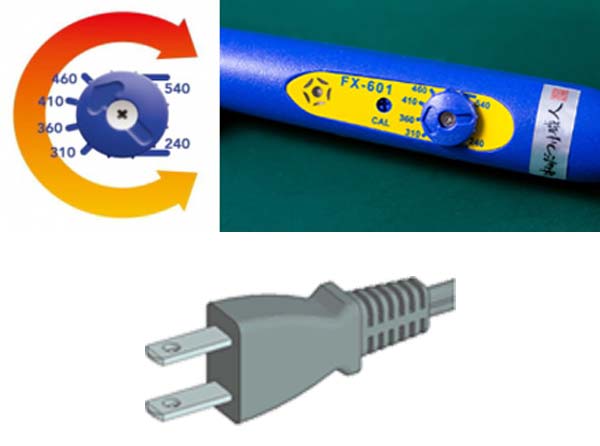

温度調整ダイヤル部の拡大

LEDで設定温度に達したことをお知らせします。

グリップに温度コントローラ内蔵。ダイヤルを回すだけで、簡単に温度設定ができます。

電源コードについては、アース付きではない 2芯ゴムコード平型プラグを標準で選択しました。
３極プラグ（２極接地型）は、コードが太くて硬いため、取り回しが良くない事と、ご家庭で使用される場合は、コンセントにアース端子がない場合がほとんどです。使い勝手を考えてこちらを標準に選びました。

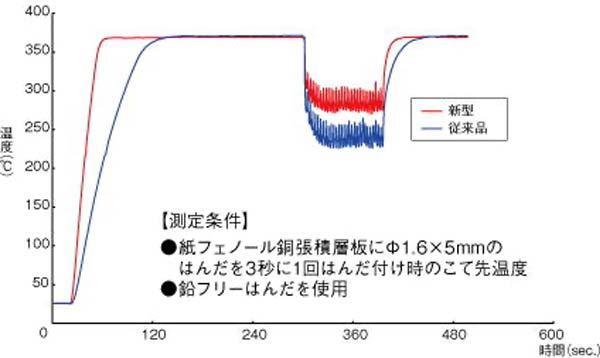

好評をいただいていた、前作の「はんだ付け職人のハンダゴテ」と比較しても消費電力（W 数）をあげることなく強力な熱復帰率を実現しています。
従来品より新型のほうが、コテ先温度の低下が小さいのがわかるでしょうか

はんだ付け職人が厳選したコテ先5種類

ハンダゴテの持つ性能を引き出すためには、はんだ付けの対象物によって、コテ先の形状を変更する必要があります。どんなに高価で高性能のハンダゴテを購入しても、通常市販されているハンダゴテに標準で付属している鉛筆型のコテ先だけでは、その能力の１０％も引き出すことはできません。

ところが、一般の方が異なる形状のコテ先を購入することは意外に難しく、どのような形状のコテ先を選択すれば良いのかを、理解されている方も少ないのが現状です。

このため、はんだ付け職人は、5種類のコテ先を厳選して標準でセットすることにしました。このハンダゴテは、コテ先とヒーターが分離型ですので、コテ先のバリエーションが多く揃えても、コストを安く抑えることができます。

C型コテ先の拡大

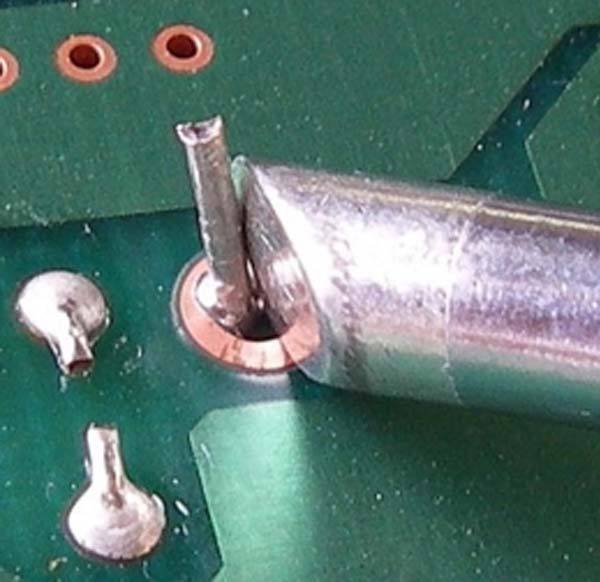

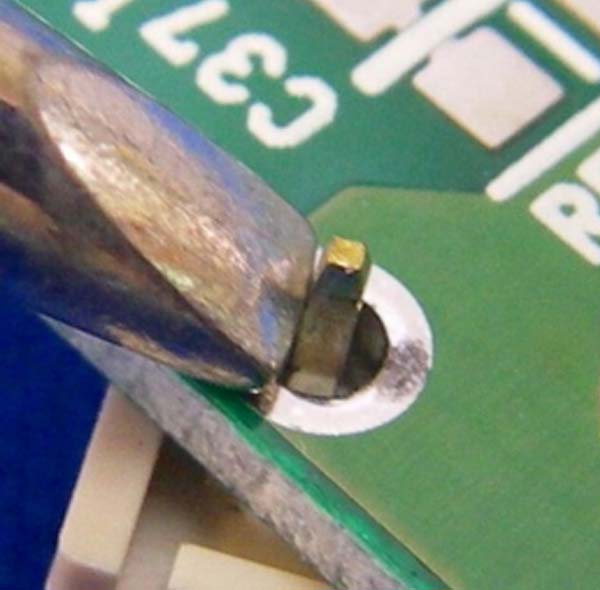

まずは、写真のように母材に応じて接触面積を大きく採ったり、小さく使ったりと、便利な形状のＣ型コテ先を3種類

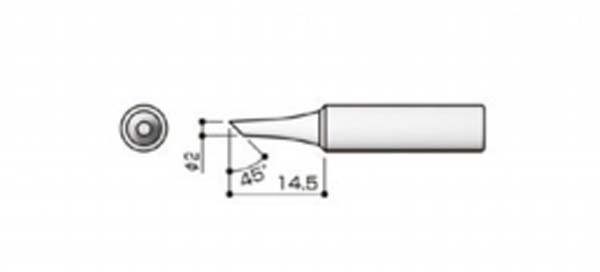

• コテ先　２Ｃ型

  小さな部品はこのコテ先でＤＳＵＢコネクタのカップ端子にもマッチします。

• コテ先　３Ｃ型 （標準装備）

  最も使用頻度の多い応用の利くコテ先です。

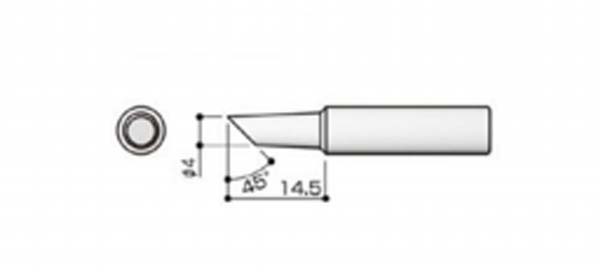

• コテ先　４Ｃ型

  大きな熱容量が必要な箇所に。

3528サイズのＬＥＤにぴったりマッチするＤ型のコテ先を1種類

• コテ先　２．４Ｄ型

  チップタイプのコンデンサや抵抗，ＬＥＤに適しています。3528サイズのＬＥＤにはぴったりマッチ。ＤＳＵＢコネクタのカップ端子にも合致します。

コテ先　２．４Ｄ型
チップタイプのコンデンサや抵抗，ＬＥＤに適しています。3528サイズのＬＥＤにはぴったりマッチ。ＤＳＵＢコネクタのカップ端子にも合致します。

細かい作業が必要な場合に比較的先端まで熱が伝わりやすい形状のエンピツ型タイプを1種類

• コテ先　Ｓ４型

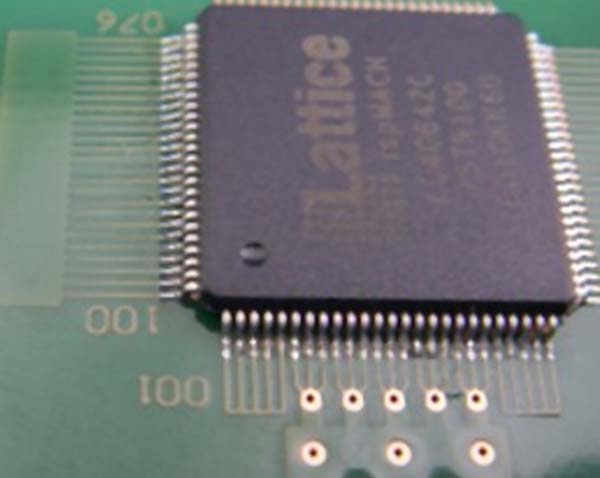

  あまり使用頻度は多くはありませんが、どうしても細かい作業が必要な場面があります。1005サイズチップやＱＦＰ、ＳＯＰのはんだ付けに。

コテ先　Ｓ４型
あまり使用頻度は多くはありませんが、どうしても細かい作業が必要な場面があります。1005サイズチップやＱＦＰ、ＳＯＰのはんだ付けに。

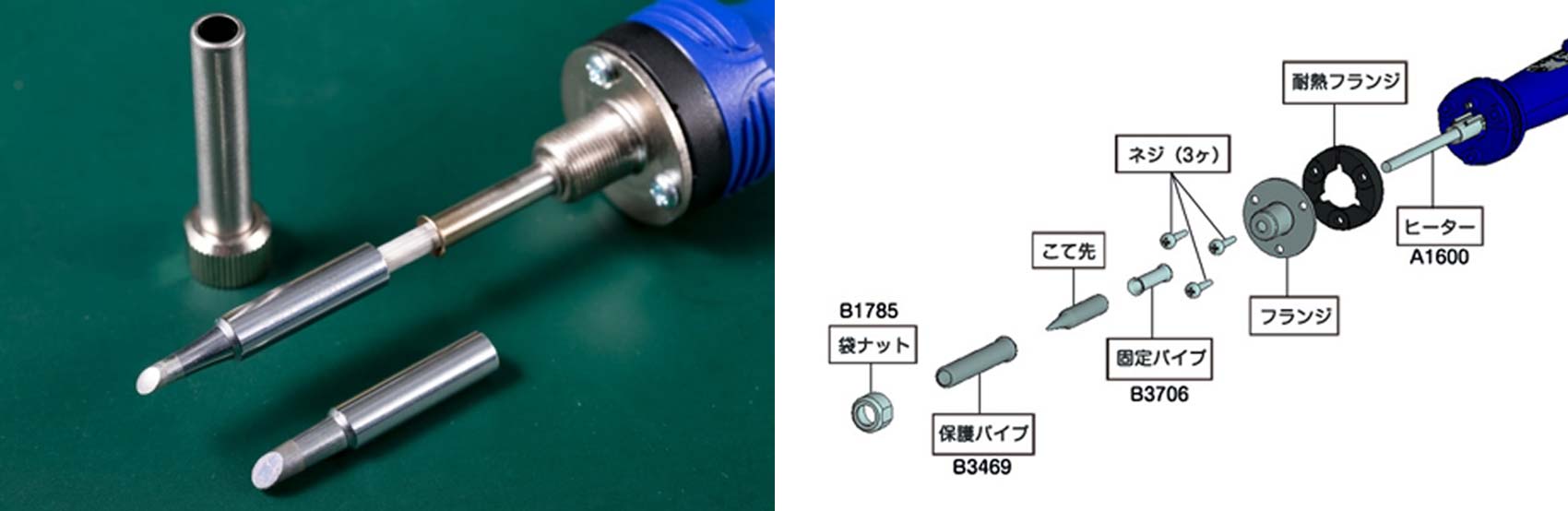

コテ先の交換は簡単です。袋ナットを緩めて、保護パイプを外し、コテ先を交換します。

コテ先の保護パイプには、若干焼き色が付き、コテ先にははんだが付着した状態で納品いたしますが、これは通電チェックとコテ先温度の補正を実施したもので、性能にはまったく影響がありませんので、ご安心してご使用ください。

コテ先を収納する金属ケース

バラバラになって扱いにくいコテ先を金属ケースにまとめて収納できるようにご用意しました。（耐熱ゴム板貼り付け）

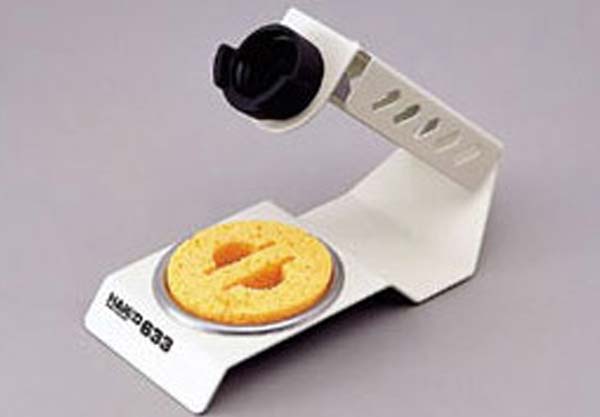

しっかりしたコテ台

【はんだ付け職人】はコテ台にもこだわりました。
ホームセンターなどで購入できる汎用のコテ台はハンダコテがしっかりホールドできません。
このコテ台はシンプルな造りでコストを抑えた優れものです。
ベース寸法 / 84(W)×186(D)mm　重量 / 340g 熱したハンダコテをしっかりホールドします。

クリーニングスポンジには、コテ先を掃除しやすい溝をカットしてありますのでコテ先に付着した酸化物をコソゲ落とすのには最適です。※このハンダゴテセットに使用するコテ先には、クリーニングワイヤーよりもスポンジのほうが適していると判断しました。
byはんだ付け職人

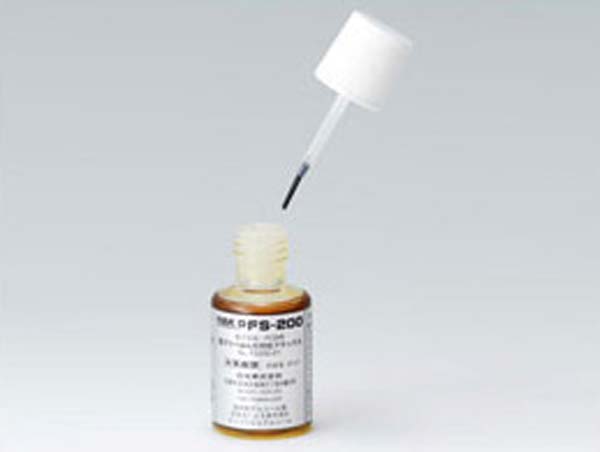

非腐食性の手ハンダ用フラックス

ハンダ付けの際あると便利なのが　フラックスです。フラックス無しにハンダ付けはできません。
糸ハンダにもフラックスは入っていますので、通常は使うことがありませんが、どうしても必要な時がありますね。

手はんだ用に開発されたこのフラックスは、ＪＩＳの腐食試験に合格した非腐食性のものです。
従来のフラックスに比較してハンダ付け性が良く、使いすぎなければ洗浄の必要もほとんどありません。小さなボトルですが、趣味で使用されるならこれ１本で５年は持ちます。

細い糸ハンダ　共晶ｏr鉛フリーを選択

ハッコーヘクスゾール SN60 0.6mm 150g（ヤニ入り）
太さφ0.6ｍｍ
通常のハンダゴテセットに付属の鉛入り共晶はんだです。
はんだ組成 スズ60％、鉛40％

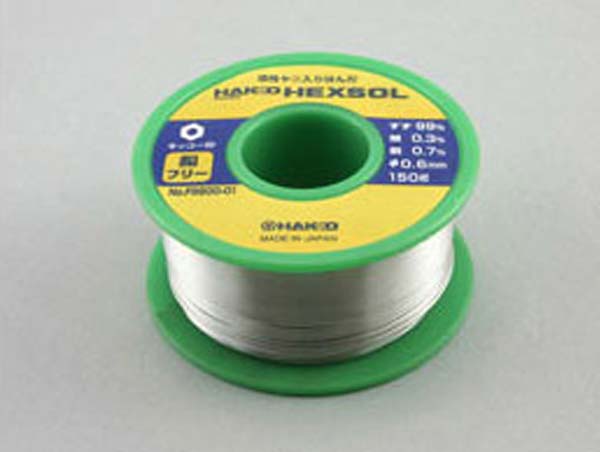

ハッコーヘクスゾール 鉛フリー 0.6mm 150g（ヤニ入り）
太さφ0.6ｍｍ
鉛フリーハンダゴテセットに付属の鉛フリーーはんだです。
はんだ組成 スズ96.5％、銀3.0％、銅0.5％

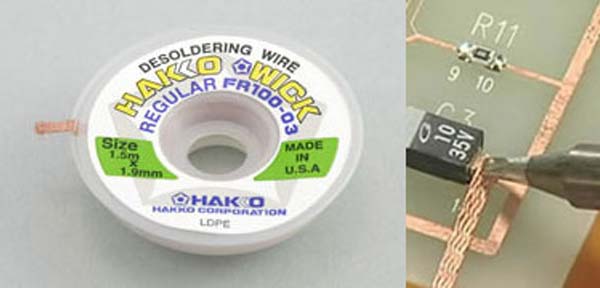

ハンダ除去用　吸い取り線　Ｗｉｃｋ

ちょっと失敗した時に必要なのが、ハンダ吸い取り線です。こちらも標準でセットです。
FR100-03 (吸取線　長さ1.5m×幅1.9mm)
フラックス入りのＷｉｃｋです。はんだの上にＷｉｃｋを当てて、ハンダゴテで加熱しながら、はんだを吸い取ります。

使い方の動画がこちらでご覧いただけます。
ハッコーウイック（吸取線）の使い方【動画】

コテ先カバー

熱くなったハンダゴテは、すぐに収納することができません
（※ケースが溶けるなど危険です）
防炎・耐熱素材を使用しており、作業後すぐに工具箱に収納可能です。

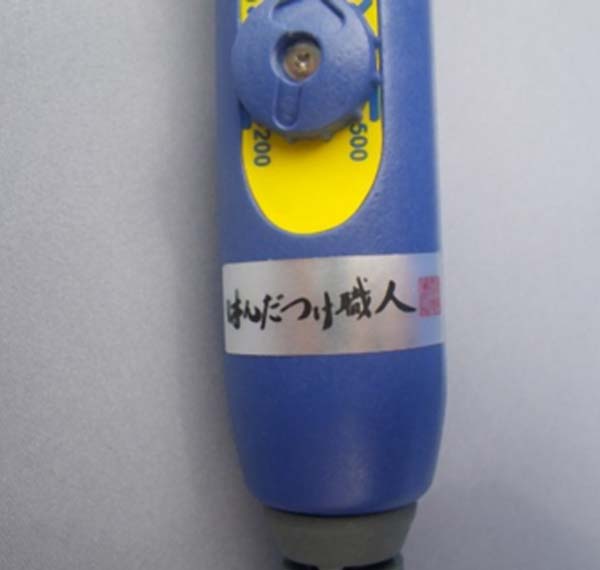

はんだ付け職人ステッカー

特別仕様の「はんだ付け職人」ステッカーが輝きます。
いぶし銀の渋いやつです。

ソルダリングアート（第５版）

ＨＡＫＫＯさんで出版されているはんだ付けに関する書籍です。（非売品です）
ハンダゴテのメーカーさんですのでハンダゴテの構造や道具の解説は特に詳しいです。

1 たった一箇所のはんだ付け不良が人類を滅ぼす！？

2 はんだ付け「３秒間」のドラマ

3 はんだ付けを構成する要素

4 最新のハンダゴテ事情

5 はんだ付け作業

6 鉛フリーはんだによるはんだ付け

7 はんだ付けの信頼性
