はんだ付け実技教材 商品ラインナップ

0603 0402 0201 超微細 練習用基板
  • 表面実装部品が微細化されており、0603、0402が実用化されています。
  • 修正等の練習が出来ます。
  • はんだ付け練習用基板
  • 実装部品がとにかく多い!実践に即した基板でたっぷり練習しましょう。
  • 付属のパンフレットに良品の見本を掲載良品と見比べながら何度も何度も練習ができます
  • Youtubeお手本動画あり
    はんだ付け体験用基板
  • Youtubeに実装方法のお手本動画あり。スマホやタブレットを傍らに手順を追って練習していただけます。
  • (1~3級用)
    コネクタ・ケーブル教材
    基板実装はんだ付け教材
  • はんだ付けの考え方・ポイントを学ぶ、絶好の教材
    コネクタ・ケーブルには、はんだ付けの基礎から考慮したいくつかのチェックポイントがあります。
    一度基礎固めをしてみましょう。
  • (1級用)
    基板実装(微細)はんだ付け教材
  • 実装部品の種類がとにかく豊富!豊富な種類の部品を全て正しく実装できるでしょうか。
    自分の得意不得意が明確になるはずです。
  • はんだ付け初級検定教材
  • 完成すると赤色のLEDがチカチカと交互に点灯する教材です。基本的な表面実装部品、アキシャル・ラジアル部品、ラグ端子、リード線のはんだ付け作業を学ぶことが出来ます。基板は、はんだ付けポイントごとに必要な熱量を変えた実践的な設計になっています。
  • リード線べた付け練習用教材
  • 基板の「ランド面にリード線をはんだ付け」する教材です。 ランド面の大きさは4種類、熱容量を大きく変えた3種類のパターンを用意しています。リード線はAWG26とAWG22の2種類の太さをご用意。 はんだ付け作業に従事する前の練習用として。
  • はんだ付け検定の実技試験でも使用(はんだ付け検定のマークがついている教材)

    時間を計って挑戦して頂くと、あなたのはんだ付けの実力を測ることができます。さあ、はんだ付け検定の難易度に挑戦してみましょう!

    はんだ付け実技教材 3つの特徴

    01日本初!「解説書」付きの実技教材(※別売り)

    書籍「目で見てわかる はんだ付け作業の実践テクニック」日刊工業新聞社は、ここで販売している教材を元に書かれています。

    コテ先の当て方、糸はんだの供給の方法、スピード、コテ先の動きなど具体的に知りたい情報は、すべて書籍にわかりやすく解説されています。
    はんだ付け業界には、この50年、このような解説付きの実技教材は存在しませんでした。良品・不良品の写真も多彩に掲載。
    起こりうる不具合をその発生原因を合わせて丁寧に解説しています。

    02不良の発生要因を熟知し設計された実技教材が、あなたのはんだ付けスキルを確実にUPさせます

    不良の発生要因を熟知して設計された教材です。
    どの形状のコテ先を使用し、コテ先温度を何℃にするか?など、道具選びの重要性を実際に体感することが可能です。豊富な部品実装数で、何度も練習することが可能です。

    例えば…

    基板は、1.6mm厚で、レジスト処理、パターンはプリフラックス処理を施しています。
    実際の基板同様にGNDパターンを設け、放熱によるはんだの溶けにくさを作り出しています。

    03「はんだ付け検定」の実技試験で実際に使用!腕試しに是非!

    ここでご紹介する実技教材は、「はんだ付け検定」の実技試験で実際に使用されています。
    (注:体験用、練習用基板を除く)
    実際の検定のように、時間を計って挑戦して頂くことであなたのはんだ付けの実力を測ることもできます。もちろん検定対策教材としても使用して頂けます。「はんだ付け検定」の難易度に挑戦してみましょう!

    「はんだ付け検定」とは?

    内閣府が認定した非営利活動法人「日本はんだ付け協会」が主催する、はんだ付けの技能検定です。
    1~3級までの技術者向けの検定と初心者向けの初級検定がございます。

    お寄せいただいたお客様の声

    • 他メーカーの安い練習基板もありますが、内容的には貴店のものとは比べ物になりません。是非今後もこの内容・価格で続けて頂ければと思います。
    • サーマルパターンなど、うまく考えられており、練習用にはとてもよい教材だと思います。
    • 価格だけを見ると一見高く感じますが、内容を考えますと非常にリーズナブルな価格であると思います。

    このページで紹介する教材の使い方

    • 実技教材

      はんだ付けの実技実習に特化した教材です。
      実際の部品実装に限りなく近い難易度を作り出しています。
    • 教 本

      実技教材を使用して練習する際に、疑問に思うことや確かめたいことがすぐに調べられます。上手くいかないときは、不良の発生原因を本書で確認してみましょう。
    • 見本ポスター

      実技教材を使って練習中に、出来映えをその都度ポスターで確認して頂けます。
      特にまとまった人数で実習して頂く際に最適です。

    商品紹介

    0603,0402,0201 超微細 練習用基板

    実装部品 計160点!(1005、0603、0402、0201 各40点)
    入手が難しい0402,0201サイズのセラミックコンデンサをセット
    修正作業の練習にどうぞ
    1組1セット入り

    実装部品 計160点!
    (1005、0603、0402、0201 各40点)

    基板の表裏で放熱パターンの大きさを変えて設計
    1005、0603、0402、0201サイズ 単位:mm

    各サイズで、4種類の練習用パターンをご用意いたしました。

    教材価格 ¥4,950円(税込¥5,445円)

    ■セット内容

    0201サイズ セラミックコンデンサ(mm)
    40個
    0402サイズ セラミックコンデンサ(mm)
    40個
    0603サイズ チップ抵抗(mm)
    40個
    1005サイズ チップ抵抗(mm)
    40個
    基板(寸法80×90×1.6mm)
    1枚

    基板の実装パターンは、それぞれ0201は104個、0402は80個、0603は80個、1005は80個
    実装できる設計になっています。 ※部品は各40個です

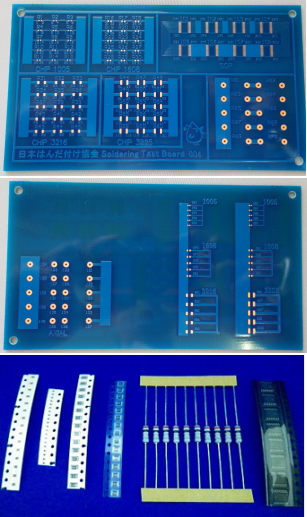

    はんだ付け 練習用基板

    実装部品 計108点!
    はんだ付け100本ノック
    実際の部品実装に限りなく近い難易度で徹底的に練
    1組1セット入り

    実装部品 計108点
    (チップ抵抗、SOP、アキシャル抵抗)

    様々な大きさのチップ抵抗の練習用パターンを設置
    1005、1608、3216、3225サイズ 単位:mm

    放熱パターンを設けて必要な熱容量を変えることで、より実際の部品実装に近い難易度を作り出しています。

    教材価格 ¥2,860円(税込¥3,146円)

    ■セット内容

    1005、1608サイズのチップ抵抗(mm)
    各25個
    3216、3225サイズのチップ抵抗(mm)
    各20個
    10ピンのSOP
    8個
    アキシャル抵抗
    10個
    基板(寸法16×9cm)
    1枚


    実際の基板実物の良品見本

    • 1005チップ抵抗

      1005チップ抵抗

      はんだ付け見本(鉛フリー)
      はんだ量に注意

    • 1608チップ抵抗

      1608チップ抵抗

      はんだ付け見本(鉛フリー)
      はんだ量に注意

    • 3216チップ抵抗

      3216チップ抵抗

      はんだ付け見本(鉛フリー)
      比較的容易

    • 1005チップ抵抗

      3225チップ抵抗

      はんだ付け見本(鉛フリー)
      比較的容易(最初はコレから練習)

    • 1608チップ抵抗

      SOPリードピッチ0.5mm

      はんだ付け見本(鉛フリー)
      ランド小さく
      GNDパターンと接続難易度高

    • 3216チップ抵抗

      アキシャル抵抗

      サーマルパッドのスルーホール
      部品面へのはんだ上がり要注意

    Youtubeお手本動画あり
    はんだ付け体験用基板1セット10組

    はんだ付け初心者の方はこれから挑戦!
    1組で10セット入り!
    新入社員教育や学校教育など、まとまった人数の教育にイチオシです

    ハンダゴテセットを使った、チップ抵抗のはんだ付けお手本例

    ハンダゴテセットを使った、リード抵抗(アキシャル抵抗)のはんだ付けお手本例

    上の動画を見ながら、体験基板を使用されるとより効果的に練習することが可能です。

    1組10セット入

    実装部品 計57点
    (3216チップ抵抗、アキシャル抵抗)

    2種類の部品で構成されており、初心者の方にもおすすめです。

    放熱パターンを設け必要な熱容量を変えることで、より実際の部品実装に近い難易度を作り出しています。

    1セットあたりのコストが980円となっており、非常に低コストでまとまった人数の実技教育をして頂けます。

    教材価格 ¥10,780円(税込¥11,858円)
    ※1組10セット入りです

    ■セット内容

    3216チップ抵抗(mm)
    30個
    アキシャル抵抗(mm)
    27個
    基板(寸法9×8cm)
    1枚

    実装部品の詳細とはんだ付け見本

    • 3216チップ抵抗

      はんだ付け見本(鉛フリー)
      はんだ量に注意
    • アキシャル抵抗

      はんだ付け見本(鉛フリー)
      はんだ量に注意
      サーマルパッドのスルーホール
      部品面へのはんだ上がり要注意

    コネクタ・ケーブルはんだ付け教材板(1~3級共通)

    一見簡単そうなコネクタケーブルへのはんだ付け
    実際にやってみると意外な落とし穴が・・・
    基礎から正しいはんだ付けの考え方・ポイントを学びましょう!


    1組2セット入り

    はんだ付けの考え方・ポイントを学ぶには絶好の教材です。
    初心者から上級者まで、今一度基礎固めをしてみましょう。

    コネクタ・ケーブルには、はんだ付けの基礎から考慮したいくつかのチェックポイントがあります。

    どのような点に注意すれば正しく美しい強固なはんだ付けが完成するのか、良品見本や書籍を参考にじっくり考えながら取り組んでみましょう

    「はんだ付け検定(各級)」使用教材

    ・ラグ端子のはんだ付け
    →→実技試験の目安時間 15~20分
    ・Dサブコネクタへのリード線はんだ付け
    →→実技試験の目安時間 約30分
    での完成を目指してみましょう


    教材価格 ¥1,650円(税込¥1,815円)
    ※1組2セット入りです

    ■セット内容(1セットあたり)

    ラグ板
    1枚
    AWG26 ピンク
    1本
    AWG20 赤
    1個
    Dsubコネクタ オス
    1個
    Dsubコネクタへのはんだ付け用リード線
    10本
    ラグ板へのはんだ付け用リード線
    4本
    AWG26 黄緑
    1本
    AWG20 青
    1個
    Dsubコネクタ メス
    1個
    AWG22 各10色 (黒、白、青、紫、緑、薄緑、黄、橙、桃 、赤)
    1本ずつ


    DVDはんだ付け講座はこちら

    ラグ端子とDsubコネクタへのはんだ付け見本

    • 太いより線(AWG20)

      より線のはんだ付け部 見本
      より線の形状が見える真上から見てフィレットが観察できる

    • 太いより線AWG20)

      裏側
      裏側にもフィレットが形成されている
      被覆が溶けていない

    • 細いより線AWG26)

      より線のはんだ付け部 見本
      より線の形状が見える
      真上から見てフィレットが観察できる

    • AWG22(鉛フリー)

      より線の形状が見える
      カップ端子にはんだが充填されている
      より線が カップ端子から浮いていない
      被覆が溶けていない

    • はんだ量が揃っている

    基板実装はんだ付け教材

    はんだ付け検定2・3級の難易度に挑戦!
    様々な種類の部品を全て正しく実装できるでしょうか


    1組2セット入り

    豊富な種類の実装部品

    「はんだ付け検定(2級・3級)」使用教材

    実技試験の目安時間 60分での完成を目指してみましょう

    ※2級は鉛フリー、3級は共晶はんだを使用します


    教材価格 ¥4,620円(税込¥5,082円)
    ※1組2セット入りです

    ■セット内容(1セットあたり)

    3216チップ抵抗(mm)
    2個
    3216チップコンデンサ(mm)
    2個
    IC SOP 8ピン
    2個
    ダイオードブリッジ(SMD)
    6個
    抵抗(アキシャル)
    8個
    ダイオード(アキシャル)
    2個
    IC (DIP 16ピン)
    1個
    電解コンデンサ(ラジアル)
    2個
    基板(寸法9×8cm)
    1個

    実装部品の詳細とはんだ付け見本

    (はんだ量とフィレットの形状に注意しましょう)

    DVDはんだ付け講座はこちら

    • 1005チップ抵抗

      チップ抵抗

      はんだ付け見本
    • 1608チップ抵抗

      SOP

      はんだ付け見本
    • 1005チップ抵抗

      ダイオードブリッジ

      はんだ付け見本
    • 1608チップ抵抗

      チップ抵抗

      はんだ付け見本

    基板実装"微細"はんだ付け教材

    顕微鏡を使用した微細部品のはんだ付けの練習に!
    はんだ付け検定1級の難易度に挑戦してみましょう!


    1組2セット入り

    上の「基板実装はんだ付け教材」にICや1005チップなどの微細部品を追加したものです。
    ※微細部品のはんだ付けには、実体顕微鏡や拡大鏡が必要です。

    「はんだ付け検定(1級)」使用教材

    実技試験の目安時間 80分での完成を目指してみましょう

    ※1級は鉛フリーはんだを使用します


    教材価格 ¥5,060円(税込¥5,566円)
    ※1組2セット入りです

    ■セット内容(1セットあたり)
    ★追加の微細部品(要 顕微鏡・拡大鏡)

    3216チップ抵抗(mm)
    2個
    3216チップコンデンサ(mm)
    2個
    IC SOP 8ピン
    2個
    ダイオードブリッジ(SMD)
    6個
    抵抗(アキシャル)
    8個
    ダイオード(アキシャル)
    2個
    IC (DIP 16ピン)
    1個
    電解コンデンサ(ラジアル)
    2個
    基板(寸法9×8cm)
    1個
    ★1005チップ抵抗(mm)
    2個
    ★1608チップ抵抗(mm)
    2個
    ★デジタルトランジスタ
    2個
    ★QFP100ピン
    1個

    "微細"部品の詳細とはんだ付け見本

    DVDはんだ付け講座はこちら

    • 1005チップ抵抗

      はんだ付け見本(鉛フリー)
      右側のサーマルパッドが難易度高し

    • 1608チップ抵抗

      はんだ付け見本(鉛フリー)
      右側のサーマルパッドが
      難易度高し

    • デジタルトランジスタ

      はんだ付け見本(鉛フリー)
      リードの厚みが薄いので
      はんだ量のコントロール難

    • QFP

      はんだ付け見本(鉛フリー)
      はんだ量、フィレット、
      バックフィレット

    「はんだ付け初級検定」公式実技試験教材

    はんだ付け初級検定
    1組5セット入り

    完成すると赤色のLEDがチカチカと交互に点灯する教材です。
    基本的な表面実装部品、アキシャル・ラジアル部品、ラグ端子、リード線のはんだ付け作業を学ぶことが出来ます。
    基板は、はんだ付けポイントごとに必要な熱量を変えた実践的な設計になっています。

    教材価格 ¥4,500円(税込¥4,950円)
    ※1組5セット入りです

    ■セット内容(1セットあたり)

    初級検定専用プリント基板(PCB6)
    1個
    チップ抵抗 5025サイズ
    2個
    チップコンデンサ 3216サイズ
    2個
    チップダイオード(SODー123)
    2個
    チップLED赤色 3528サイズ
    2個
    トランジスタ(TOー92)
    2個
    抵抗(アキシャル)
    2個
    リード線計(AWG26 赤・黒 各1本)
    2本
    電池ボックス(単三乾電池2本直列)
    1個

    リード線べた付け基板

    基板のランド部分にリード線をベタ付けする作業は、意外に多いです
    大きさの異なる4種類のランドは、はんだ付けに必要な熱量も3段階に変えて
    設計してあります。ベタ付けの練習にご活用ください



    基板 表

    基板 裏

    リード線 AWG26 10本、AWG22 10本(全長6cm)

    AWG26は両端を3mmセミストリップ
    AWG22は両端を4mmと7mmセミストリップ

    基板は、ランドの熱量を変えるために
    裏面にベタGNDを設けてビアで接続するなど
    実際の基板に似せて設計


    教材価格 ¥5,250円(税込¥5,775円)
    ※5セット

    お得な10セット入り
    教材価格 ¥10,000円(税込¥11,000円)
    ※10セット

    ■セット内容(1セットあたり)

    ベタ付け基板
    1枚
    リード線(AWG26)
    10本
    リード線(AWG22)
    10本

    ベタ付けリード線のはんだ付け見本

    • 2.5mm×2.5mmランド
      AWG26

    • 2.5mm×4.0mmランド
      AWG26

    • 4.0mm×5.0mmランド
      AWG22

    • 8.0mm×8.0mmランド
      AWG22

    はんだ付けの際に便利な「ベタ付け基板置き台」

    表示切替: 並び順:
    24件中1件~24件を表示

    商品一覧

    はんだ付け検定用基板置き台

    ¥6,524(税込 ¥7,176)

    在庫 20個

    ベタ付け基板 置き台

    ¥2,000(税込 ¥2,200)

    在庫 69セット

    リード線ベタ付け基板(10セット)

    ¥10,000(税込 ¥11,000)

    在庫 183セット

    リード線ベタ付け基板(5セット)

    ¥5,250(税込 ¥5,775)

    在庫 498セット

    作る はんだ付け教材(初級検定用公式教材)用eラーニング(基礎知識と実技)

    ¥6,000(税込 ¥6,600)

    (5セット+eラーニング)はんだ付け初級検定実技試験教材

    ¥10,250(税込 ¥11,275)

    在庫 175個

    はんだ付け検定 123級工具セット

    ¥52,727(税込 ¥58,000)

    在庫 2set

    はんだ付け検定用 Dsubコネクタ固定台

    ¥5,664(税込 ¥6,230)

    在庫 3個

    はんだ付け初級検定 工具セット(802AS)

    ¥40,800(税込 ¥44,880)

    在庫 2set

    (5セット入り)はんだ付け初級検定実技試験教材

    ¥4,500(税込 ¥4,950)

    在庫 138個

    お得なラグ板・リード線はんだ付け教材2組x10セット

    ¥7,970(税込 ¥8,767)

    在庫 8セット

    お得なDサブコネクタ・ケーブルのみ はんだ付け教材2組x10セット

    ¥6,880(税込 ¥7,568)

    在庫 10セット

    お得なDsubコネクタ・ラグ板ケーブルはんだ付け教材2組x10セット

    ¥14,850(税込 ¥16,335)

    在庫 5セット

    お得なはんだ付け練習用基板10枚セット

    ¥25,740(税込 ¥28,314)

    在庫 10組

    超微細 練習用基板(0603,0402,0201)

    ¥4,950(税込 ¥5,445)

    在庫 98個

    体験用基板はんだ付け(共晶はんだ)実技見本

    ¥7,480(税込 ¥8,228)

    在庫 2個

    体験用基板はんだ付け(鉛フリーはんだ)実技見本

    ¥8,800(税込 ¥9,680)

    在庫 1個

    Youtubeお手本動画あり はんだ付け体験用基板 1セット10組入り

    ¥10,780(税込 ¥11,858)

    在庫 43セット

    練習用基板はんだ付け(鉛フリーはんだ)実技見本

    ¥14,300(税込 ¥15,730)

    在庫 2個

    練習用基板はんだ付け(共晶)実技見本

    ¥13,200(税込 ¥14,520)

    在庫 2個

    はんだ付け練習用基板セット

    ¥2,860(税込 ¥3,146)

    在庫 495組

    基板実装微細 (1級)はんだ付け検定用実技教材 1セット2組入り

    ¥5,060(税込 ¥5,566)

    在庫 79セット

    基板実装(2,3級)はんだ付け検定用実技教材 1セット2組入り

    ¥4,620(税込 ¥5,082)

    在庫 51セット

    Dsubコネクタ・ラグ板ケーブルはんだ付け教材 1セット2組入り

    ¥1,650(税込 ¥1,815)

    在庫 97セット
